Мониторинг деформации шпунтовых стен во время строительства является важнейшим аспектом обеспечения безопасности и целостности любого проекта, включающегоШпунтовые сваи. Как поставщик шпунта, я понимаю важность этого процесса. В этом блоге я поделюсь некоторыми эффективными методами мониторинга деформации шпунтовых стен во время строительства, опираясь на свой опыт работы в отрасли.
Понимание важности мониторинга деформаций
Прежде чем углубляться в методы мониторинга, важно понять, почему мониторинг деформаций так важен. Шпунтовые стены часто используются в различных строительных проектах, таких как подпорные стены, перемычки и сооружения на набережной. Любая чрезмерная деформация может привести к разрушению конструкции, что может привести к угрозе безопасности для рабочих на объекте, повреждению прилегающей собственности и дорогостоящим задержкам проекта. Контролируя деформацию, мы можем заранее обнаружить потенциальные проблемы и принять соответствующие меры для предотвращения их обострения.
Виды деформаций шпунтовых стен
Существует несколько видов деформаций, которые могут возникнуть в шпунтовых стенах при строительстве:
- Боковое смещение: Это наиболее распространенный тип деформации, при котором шпунтовые сваи перемещаются горизонтально. Это может быть вызвано такими факторами, как давление почвы, изменения грунтовых вод и строительные работы.
- Вертикальное поселение: Шпунтовые сваи также могут оседать вертикально, что может повлиять на общую устойчивость стены. Это может быть связано с уплотнением почвы, неравномерной нагрузкой или наличием мягких слоев почвы.
- Изгиб и коробление: Чрезмерное боковое давление или неправильная установка могут привести к изгибу или короблению шпунтовых свай. Это может существенно снизить несущую способность стены и поставить под угрозу ее целостность.
Методы мониторинга
1. Инклинометры
Инклинометры — это устройства, используемые для измерения наклона или наклона объекта. В случае шпунтовых стен инклинометры могут быть установлены внутри шпунтовых свай или в земле рядом со стеной. Они работают, обнаруживая изменения угла инструмента, которые можно перевести в боковое смещение.
- Установка: Корпуса инклинометров сначала устанавливаются либо в заранее просверленные отверстия в шпунтовых сваях, либо в скважины в земле. Затем датчик инклинометра вставляется в обсадную трубу, и во время строительства через регулярные промежутки времени проводятся измерения.
- Преимущества: Инклинометры обеспечивают точные и непрерывные измерения бокового смещения, позволяя в режиме реального времени отслеживать поведение стены. Они также могут обнаружить небольшие изменения в смещении, которые могут быть незаметны невооруженным глазом.
- Ограничения: Процесс установки может занять много времени и стоит дорого. Кроме того, инклинометры чувствительны к изменениям температуры, что может повлиять на точность измерений.
2. Тахеометры
Тахеометры — это геодезические инструменты, которые могут измерять углы и расстояния с высокой точностью. С их помощью можно контролировать деформацию шпунтовых стен путем проведения регулярных измерений положений контрольных точек на стене.
- Установка: Контрольные точки сначала устанавливаются на шпунтовой стене, а их начальные положения измеряются с помощью тахеометра. Во время строительства тахеометр устанавливается в фиксированном месте, а положения контрольных точек через регулярные промежутки времени повторно измеряются.
- Преимущества: Тахеометры относительно просты в использовании и могут обеспечивать точные измерения на больших расстояниях. Их также можно использовать для одновременного мониторинга нескольких контрольных точек, что позволяет провести комплексную оценку деформации стены.
- Ограничения: Для тахеометров требуется прямая видимость контрольных точек, которая может быть закрыта строительной техникой или другими препятствиями. Кроме того, на точность измерений могут влиять факторы окружающей среды, такие как ветер и температура.
3. Тензодатчики
Тензорезисторы — это устройства, используемые для измерения деформации или деформации материала. Их можно прикрепить к поверхности шпунтовых свай для контроля внутренних напряжений и деформаций во время строительства.
- Установка: Тензорезисторы приклеиваются к поверхности шпунтовых свай с помощью специального клея. Затем к тензорезисторам подключаются провода для передачи электрических сигналов в регистратор данных.
- Преимущества: Тензодатчики могут в режиме реального времени предоставлять информацию о внутренних напряжениях и деформациях в шпунтовых сваях, что позволяет заранее обнаружить потенциальные проблемы, такие как изгиб или коробление.
- Ограничения: Тензорезисторы чувствительны к факторам окружающей среды, таким как температура и влажность, которые могут повлиять на точность измерений. Кроме того, процесс установки требует тщательной подготовки поверхности и калибровки.
4. Георадар (ГПР)
Геопроникающий радар — это метод неразрушающего контроля, в котором для получения изображения недр используются электромагнитные волны. Его можно использовать для обнаружения изменений состояния грунта вокруг шпунтовой стены, которые могут указывать на деформацию.
- Операция: Георадарная антенна перемещается по поверхности земли, прилегающей к шпунтовой стене. Антенна излучает электромагнитные волны, которые проникают в почву и отражаются от подземных объектов, таких как шпунтовые сваи или слои почвы. Отраженные волны затем обнаруживаются антенной и обрабатываются для создания изображения недр.
- Преимущества: Георадар может обеспечить быстрый и неинвазивный способ обнаружения подземных изменений, таких как пустоты в почве или изменения плотности почвы, которые могут быть связаны с деформацией стен.
- Ограничения: Точность георадара зависит от грунтовых условий и глубины обнаруживаемых объектов. Кроме того, георадар может предоставить только двухмерное изображение недр, чего может быть недостаточно для детального анализа деформации стены.
Наша роль как поставщика шпунтовых свай

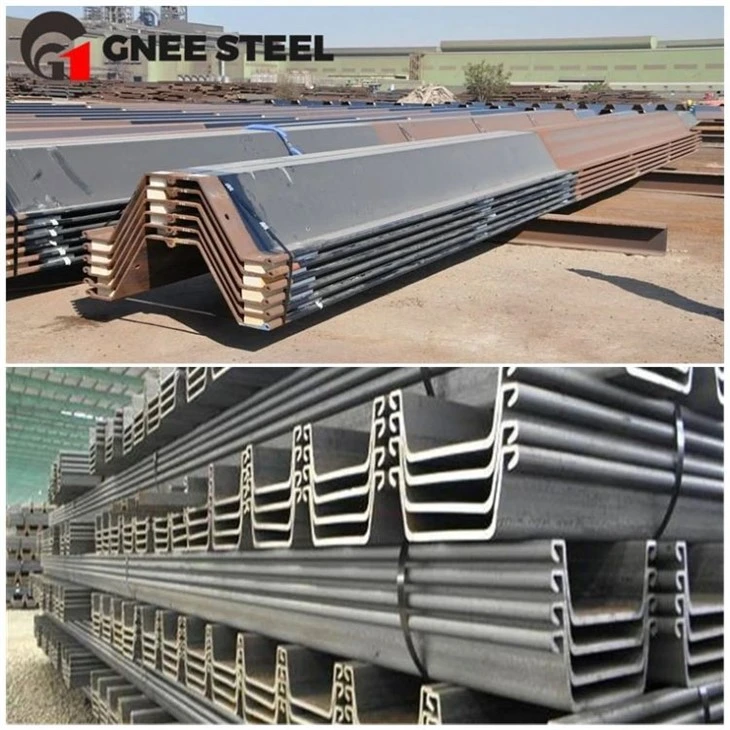

Как поставщик шпунтовых свай, мы играем решающую роль в обеспечении успешного контроля деформаций во время строительства. Мы предлагаем широкий ассортимент высококачественныхГорячекатаный шпунтиU-образная стальная шпунтовая сваяпродукты, которые разработаны с учетом конкретных требований каждого проекта. Наша продукция производится с использованием передовых технологий и материалов, что обеспечивает ее прочность и долговечность.
Помимо поставки высококачественных шпунтовых свай, мы также предлагаем техническую поддержку нашим клиентам. Наша команда экспертов может предоставить консультации по выбору подходящего типа шпунта, методов установки и методов контроля деформации. Мы также можем помочь в интерпретации данных мониторинга и разработке соответствующих мер по смягчению последствий в случае обнаружения деформации.
Важность регулярного мониторинга и анализа данных
Регулярный контроль деформации шпунтовых стенок необходим для обеспечения безопасности и устойчивости конструкции. Недостаточно просто установить оборудование для мониторинга и собирать данные; данные необходимо регулярно анализировать для выявления каких-либо тенденций или аномалий.
- Анализ тенденций: Анализируя данные мониторинга с течением времени, мы можем выявить тенденции деформации шпунтовой стенки. Например, если боковое смещение увеличивается с постоянной скоростью, это может указывать на проблему с состоянием почвы или конструкцией стены.
- Обнаружение аномалий: Регулярный анализ данных также может помочь нам обнаружить аномалии в данных о деформации. Например, внезапное увеличение бокового смещения или значительное изменение показаний деформации может указывать на потенциальное разрушение стены.
Принятие мер на основе результатов мониторинга
После анализа данных мониторинга на основании результатов необходимо принять соответствующие меры. Если деформация находится в допустимых пределах, строительство может продолжаться по плану. Однако если деформация превышает допустимые пределы, необходимо принять незамедлительные меры для предотвращения дальнейших повреждений.
- Меры по смягчению последствий: В зависимости от причины и серьезности деформации можно принять несколько мер по ее смягчению. Они могут включать в себя корректировку последовательности строительства, добавление дополнительной опоры к стене или изменение конструкции стены.
- Коммуникация: Важно сообщить результаты мониторинга и предлагаемые меры по смягчению последствий всем соответствующим сторонам, включая владельца проекта, подрядчика и инженера-проектировщика. Это гарантирует, что все осведомлены о ситуации и могут работать вместе для решения проблемы.
Заключение
Контроль деформации шпунтовых стенок при строительстве – сложный, но необходимый процесс. Используя комбинацию различных методов мониторинга, таких как инклинометры, тахеометры, тензодатчики и георадары, мы можем точно обнаруживать и контролировать деформацию стены. Как поставщик шпунтовых свай, мы стремимся предоставлять высококачественную продукцию и техническую поддержку для обеспечения успешного мониторинга деформаций в каждом проекте.
Если вы участвуете в проекте, требующем шпунтовых свай, и хотите обеспечить надлежащий контроль деформации во время строительства, мы здесь, чтобы помочь. Свяжитесь с нами, чтобы обсудить требования вашего проекта и узнать, как наши продукты и услуги могут удовлетворить ваши потребности. Мы с нетерпением ждем возможности работать с вами и способствовать успеху вашего проекта.
Ссылки
- Боулз, Дж. Э. (1996). Анализ и проектирование фундамента. МакГроу - Хилл.
- Крейг, РФ (2004). Механика почвы. Спон Пресс.
- Бромс, Б.Б. (1965). Боковое сопротивление свай в связных грунтах. Журнал Отдела механики грунтов и фундаментов, 91 (3), 27–63.
